产品概述

◆概述

水力控制阀是九十年代后期由台湾引进中国大陆的，最在一些农业国家的水利灌溉系统，大量生产干以色列、荷兰、丹麦等欧洲国家，后来发展到美国、加拿大以及亚洲等地，并且在除水利灌溉外的许多领域得到广泛的应用和发展。我厂生产的系列水力控制阀在国内、外的建筑、消防、市政、电力、管网等系统都有良好的业绩。

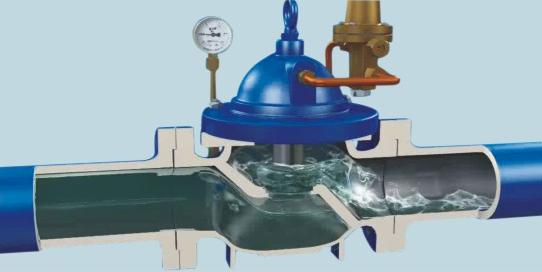

水力控制阀的主要工作原理是利用上、下阀腔的压力差控制阀盘的运动，再通过旁通管路和各种导阀的不同接法实现不同用连。目前国外此类阀门已派生出近百种用途，而国内开发的仅有十多种，并且都是用在常温、低压、物理及化学性质类似干水的介质中。例如：遥控浮球阀、减压阀、缓闭止回阀、流量控制阍、持压，泄压阀、电动阀、水泵控制阀、压差平衡阀、紧急关闭嚼、定水位阐等。如果在选材上有所突破，该类阀还可使用于中温、中压或有腐蚀性的管道中。

我厂自生产水力控制阀以来，不断地听取用户的意见和建议、汲取国外产品的精髓，在最初产品的基础上从结构、选材、加工工艺等方面一再改进，目前该娄产品已广泛应用于全国各大、中型城市．一直受到用户好评，颇受用户信赖。水力控制阀建议DN450mm口径以下选用隔膜式，DN500m口径以上选用活塞式。以下就其各自的特点作详细说明。

产品特点

◆特点

1阀体采用全通道、流线型设计．流体阻力小，流量大。

2体、盖、活塞杆连接处由密封垫和密封环双重密封，无外漏。

3阀体、活塞缸、活塞双重导向，运动平稳、可靠。

4全不锈钢活塞缸、整体铸造活塞、NBR密封环。完美组合大大延长使用寿命，

5引进国外先进撞术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换。

6带导流孔的活塞缸，适当增加阻尼，使得活塞运动更趋于平稳。

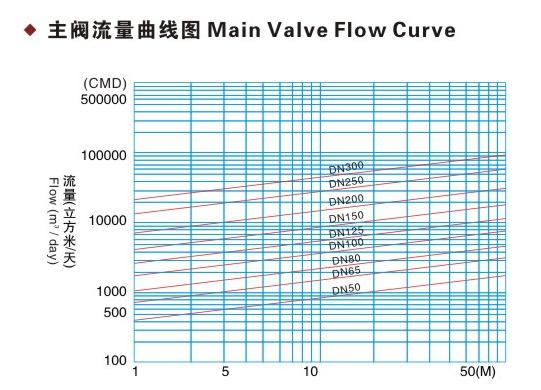

.CMD-立方米/天;

.阀门的测试状况为阀门全开

.CMD-CMB/day

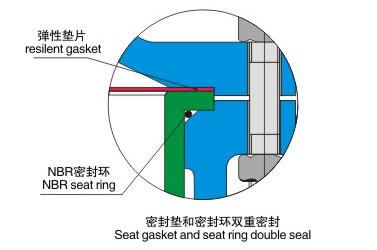

阀盖与阀体上的内凹槽通过活塞缸的外圆定位，确保阀盘、活塞、指示杆同心，使阀盘运动自如，从而提高主阀的灵敏度，即使在流置或压力波动不大的情况下，活塞式水力控制阀亦能可靠地工作。为了达到阀体、阀盖、活塞缸连接处无外漏，在活塞缸上面与阀盖连接面和活塞缸下面与阀体连接处分别采用弹性垫片和NBR密封环密封。

为了使阀盘上下产生压差，活塞的面积必须大于阀盘的面积，这样在大口径的阀门中活塞面积很大，运作平稳性较差。我们在活塞缸的地步设计了导流孔结构，适当地增加阀盘运动的阻尼，使阀盘的运动更趋于平稳，从而提高阀门的可靠性，减少故障的发生，导流孔均匀分布在活塞缸的底平面上，并视阀门口径的大小决定导流孔的数量和尺寸。

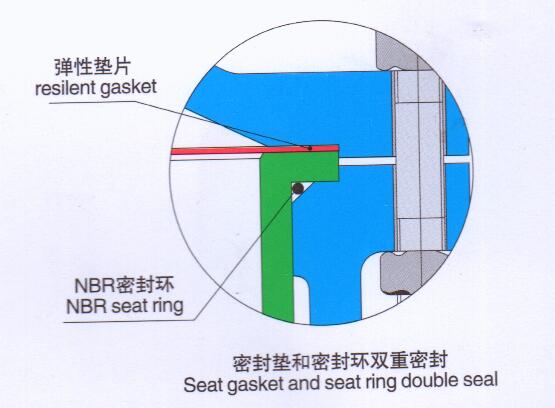

阀盖与阀体上的内凹槽通过活塞缸的外圆定位，确保阀盘、活塞、指示杆同心，使阀盘运动自如，从而提高主阀的灵敏度-即使在流量或压力波动不大的情况下，活塞式水力控制阀亦能可靠地工作。为了达到阀体、阀盖、活塞缸连接处无外漏，在活塞缸上面与阀盖连接面和活塞缸下面与阀体连接处分别采用弹性垫片和NBR密封环密封。

◆执行标准

质量保证: IS09000

设计: CJ/T219

结构长度: GB/T12221

法兰标准: GB/T17241 6 GB/T 9113

试验标准：GB/T 13927 API598

◆性能规范

公称压力	1.0	1.6	2.5
壳体试验	1.5	2.4	3.75
密封试验	1.1	1.76	2.75
气密封试验	6	6	6
工作温度	≤80℃
适用介质	水及物理、化学性质类似于水的介质

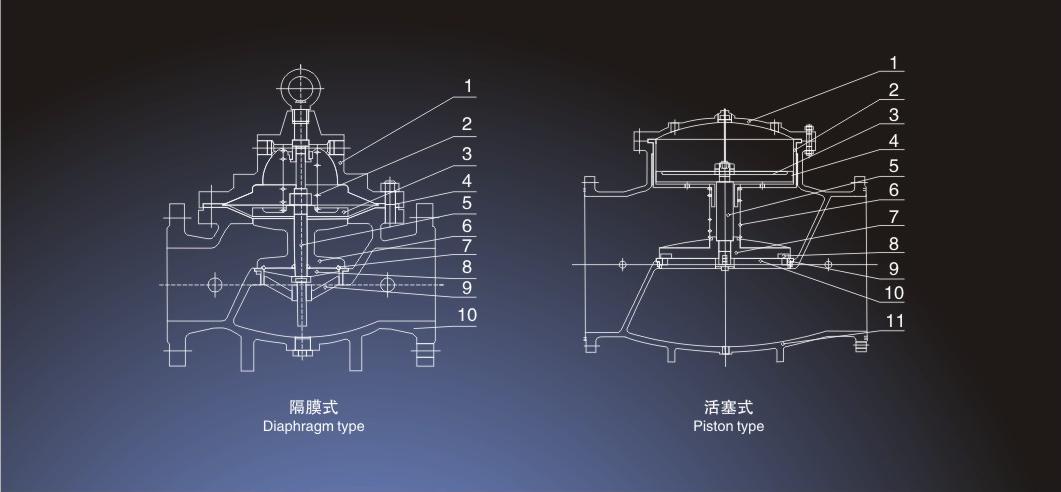

产品材料表

◆主要零件材料

序号	隔膜式		活塞式
序号	材料	零件名称	材料	零件名称
1	灰铸铁、球墨铸铁、碳钢、不锈钢	阀盖	灰铸铁、球星铸铁、碳钢、不锈钢	阀盖
2	弹簧钢、不锈钢	弹簧	不绣钢	缸套
3	灰铸铁、球墨铸铁、碳钢、不锈钢	膜片压板	球墨铸铁	活塞
4	丁腈尼龙强化橡胶、三元乙丙尼龙强化橡胶	膜片	丁腈橡胶、三元乙丙橡胶	密封圈
5	2Cr13	阀杆	2Cr13	阀杆
6	灰铸铁、球墨铸铁、碳钢、铜、不锈钢	阀盘	弹簧钢、不锈钢	弹簧
7	丁腈橡胶、三元乙丙橡胶	O型密封圈	球墨铸铁	阀盘
8	灰铸铁、球墨铸铁、碳钢、不锈钢	O型圈压板	丁腈橡胶、三元乙丙栲胶MBR、	密封垫
9	铜合金、不锈钢	阀座	铜合金、不锈钢	阀座
10	灰铸铁、球墨铸铁、碳钢、不锈钢	阀体	球墨铸铁	密封压板
11			灰铸铁、球墨铸铁、碳钢	阀体
