产品概述

　　随着现代高层建筑的不断发展，以及各用户使用要求越来越高，我公司结合实际情况，在第一代水力控制阀的基础上，成功研制出第二代双控室多功能水力控制阀。它可根据使用环境的不同，在使用前人为一次性调节之后，均能自动保证管网的安全运行，阀体采用流线性设计，所有铸件均采用去锈喷塑处理．所有活动件均采用防腐材料，外部所有导管和导阀都采用全铜或不锈钢材料，组装好之后的阀门无须再喷漆处理。

　　所有与介质接触表面都具有较好的防腐性。通过改变外部导阀和导管的接台形式，从而可演变成水位控制阀、减压阀、消声/消锤/缓开/缓闭止回阀、安全泄压阀、电动遥控阀等。根据使用介质和压力的不同，我公司生产的有活塞式和膜片式两种供用户选用。

　　该类阀门的主要特点是利用管道内的自身压力，通过上下腔控制室的压力差来控制主闻盘的启闭，从而达到目的。

产品特点

◆执行标准
质量保证: lSO9000

设计: CJ/T167

结构长度: GB/T12221

法兰标准: GB/T17241.6 API598 GB/T9113

试验标准: GB/T13927
◆性能规范

公称压力PN(MPa)	1.0	1.6	2.5
强度试验(MPa)	1.5	2.4	3.8
密封试验(MPa)	1.1	1.76	2.75
气密封试验(Bar)	6	0.6	0.6
工作温度	<80摄氏度
适用介质	水及物理、化学性质类似于水的介质

◆特点
1具有缓开功能，可解决传统的人为关阀开泵
2具有缓闭功能，可人为调设关闭时间．自动实现缓闭、消除水锤
3具有良好的止回功能，采用具有很好弹性和高耐磨性橡胶做密封材料，关闭后可选到滴水不漏。
4动作灵敏，不会出现失控现象。
5无须人为操作，在管网运行的全过程中均为自动工作。
6维修保养方便，无需从管道上整台拆除阀门，在修理时找准故障原因，只需局部检修。
7该阀内外及所有易腐蚀件均采用静电喷塑处理，长期用于污水中不会生锈。
8在管路中立、卧安装性能不变。

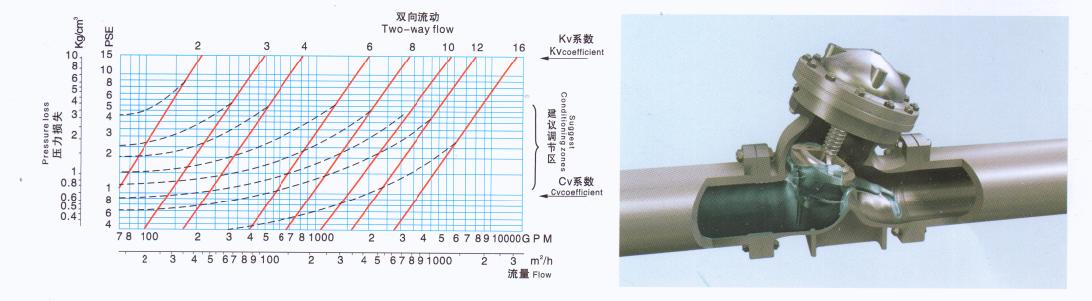

◆主阀流量曲线图

产品材料表

◆主要零件材料

序号	零件名称	材料
1	阀盖	灰铸铁、球墨铸铁、碳钢、不锈钢
2	弹簧	弹簧钢、不绣钢
3	膜片压板	球墨铸铁
4	膜片	丁腈橡胶
5	阀杆	2Cr13
6	阀	球墨铸铁
7	密封垫	丁腈橡胶
8	密封里压板	球墨铸铁
9	阀座	不绣钢
10	阀体	灰铸铁、球墨铸铁、碳钢、不锈钢

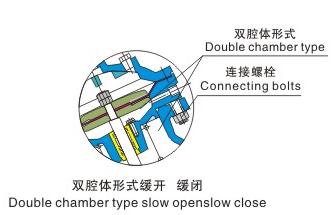

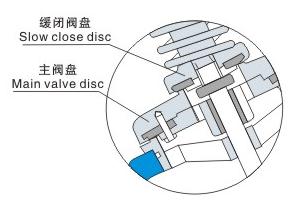

为了更有效地防止水锤的产生，第二代隔膜式水力控制阀将控制室设计成双腔体形式。根据不同用途可以将两个腔室彼此隔离或相通，以实现缓开、缓闭或速闭等辅助功能。在一定程度上阻碍水锤的产生或缓解水锤的力度，保护阀后的其他设备不受损坏。除此之外，阀盖与上腔室连为一体，使得阀盖、上腔室、阀杆、阀盘成为整体，只要松开阀体上的连接螺栓，即可将其一并取出，方便维修及更换易损件。

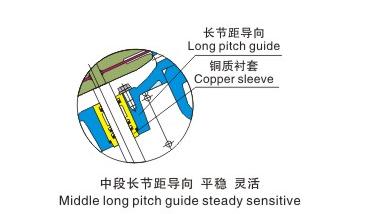

第二代隔膜式水力控制阀一改第一代隔膜式水力控制阀阀杆两头导向的结构，采用中敉长节距导向，避免了阀盖和阀座上的导向孔园加工或安装不同心，导致阀杆运动受阻、易卡死现象。中段导向套与上阀体整体浇铸，加工精度得到保证．同时在与阀杆的接触面间加一铜质衬套，保护摘杆表面不被磨损、擦毛，使阀杆运动自如，平稳、灵活。

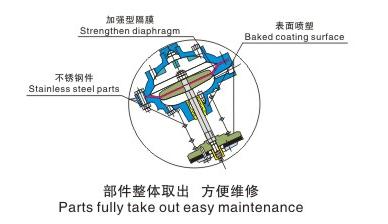

第二代隔膜式水力控制桶的阀盖、上腔室、阀杆、阀盘可整体取出，方便维修爱更换橡胶密封面。形环等易损件。阀盖与上腔室之间的隔膜采用尼龙网布加强型橡胶隔膜，耐剪切应力，使用安全可靠。第二代隔膜式水力控制阀的内件，包括上腔室、阀杆、阀盘、弹簧、螺栓等，除了不锈钢件以外都进行了无毒喷塑处理，具有良好的防锈功能。

间隙安装实现可靠密封

第二代隔膜式水力控制阀的阀盘采用间隙组合结构，即阀杆和闻盘孔之间有一定的目隙；阀盘用螺钉和挡块相对固定在阀杆之间并留有1-2毫米间隙，这样阀盘在垂直于阀杆的平面上有一定的自由度，可以弥补由于加工或装备误差造成阀座密封面于阀杆不垂直的缺陷，实现百分之一百的零泄漏。

产品参数

H103X活塞式遥控浮球阀 DS101/201X活塞式多功能水泵控制阀
H104X活塞式可调减压稳定阀
AX107X活塞式安全泄压/持压阀
H108X活塞式电动遥控阀
◆主要零件材料

序号	零件名称	材料
1	阀盖	灰铸铁、球墨铸铁、碳钢、不绣钢
2	缸套	不镑钢
3	活塞	球墨铸铁
4	密封圈	丁腈橡胶
5	阀杆	2Cr13
6	弹簧	弹簧钢、不绣钢
7	阀盘	球墨铸铁
8	密封垫	丁腈橡胶
9	阀座	不绣钢
10	密封压板	球墨铸铁
11	阀体	灰铸铁、球墨铸铁、碳钢
