浮动球阀

产品概述

◆特殊缩径结构

通用球阀有全通径和缩径两种结构形式。用于输送粘连、易结渣升质管

道上的球阀应使用全通径的，方便定期的刮蜡吹扫器的通过。用于输送气

体或物理性能近似于水的介质的管道上宜使用缩径的球阀，因其重量比全通

径的球阀轻30%左右，有利于减轻管道负荷，降低成本。

◆阀杆防吹出结构

阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀

杆因管道内压力而吹出，同时减少阀门的启闭扭矩，确保操作安全。

◆限位锁定结构

为了保证阀门的全开、全闭，保护密封面的完整，阀门设有九十度的限

位装置。对安装在野外可防止非工作人员的错误操作，以及在有些振动较大

的场合手柄受到撞击产生误动作，必要时加锁．起到安全保险作用。

产品特点

◆执行标准

设计与制造: APl 6D. AP1 608. BS 5351. GB/T 12237

结构长度： ASME B16.10. GB/T 12221

连接法兰： JB/T 79.1-~79.4、ASME B 16.5、HG/T 20615.

HG/T 20592. JIS B2238. GB/T 9113.1~9113.4

试验与检验T:AP1 598. GB/T 13927. GB/T 26480. JB/T9092.

IS0 5208

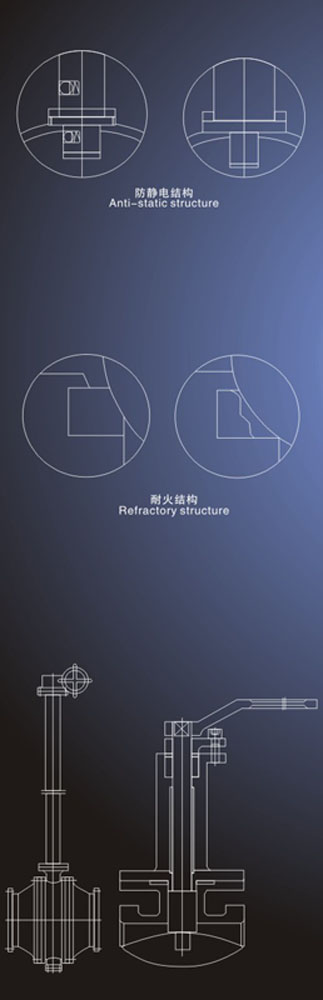

◆防静电结构

由于软密封球阀封副和填料多采用聚四氟乙烯、对位聚苯、尼龙、橡胶

等高分子聚台物，在频繁启闭的过程中容易产生静电，用于部分易然、易爆介质的

场合会打出火花，造成危险隐患。故有些球阀要求设有防静电结构。我厂生产的

球阀在球体与阀杆、阀杆与阀体之间设置导电弹簧，将静及时传入管路导入

下，确保系统安全。

◆耐火结构

球阀是管线运输中不可缺少的关键部件．为了以防火灾发生时．由于密封面

的破坏造成介质的大量流失，球阀可以设计成耐火结构，即在软材料融化后形成

金属对金属的硬密封，在火灾期间有效地防止介质外流造成更大的损失。

◆辅助密封结构

根据用户的需要，球阀的阀座及阀盖密封部位，可以加装注脂阀，当密

封部位因磨损或其他原因产生泄漏时，通过注脂阀注入密封脂，起到暂时的密

封作用，以便及时采取应救措施。

◆其他特殊结构

根据需要球阀可设计成操作机构加长形式，适用于管线埋地铺设安装的场

所。适用于低温工况的球阀，采用长颈结构设计，使得填料远离介质、避免填料

失效。此结构与操作机构的加长有本质性区别。

产品材料表

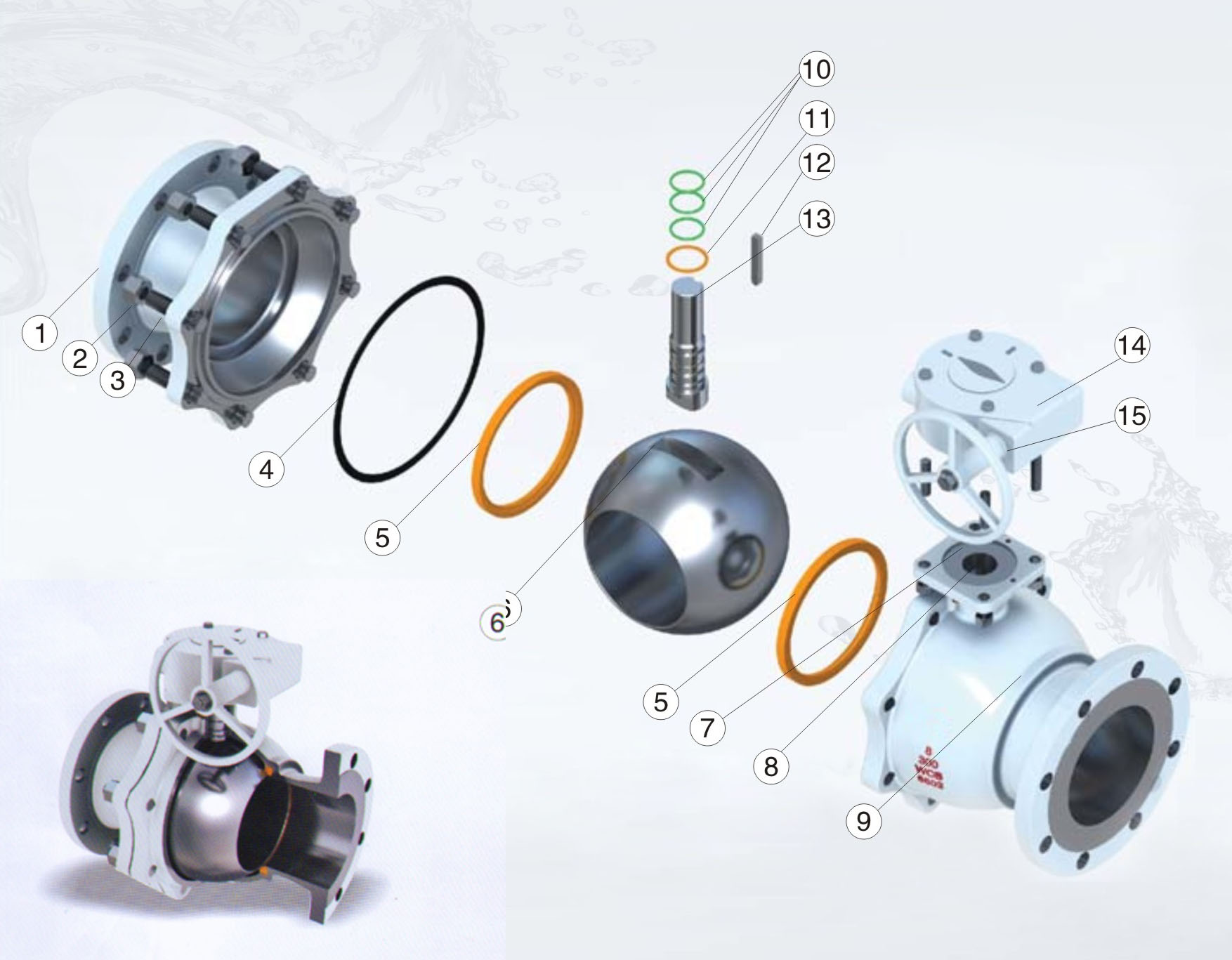

◆主要零部件

序号	零件名称
1	阀体
2	螺母
3	螺柱
4	密封垫
5	密封圈
6	球体
7	注脂阀
8	螺母
9	阀体
10	0型圈
11	止推垫
12	键
13	阀杆
14	螺柱
15	驱动装

产品参数

◆浮动球阀转矩参数

压力等级/阀门转矩/公称通径	150LB	300LB	600LB	900LB	1500LB
1/2	6	9	16	20	32
3/4	7	12	20	35	45
1	15	20	42	70	115
11/2	40	60	90	140	171
2	50	70	130	200	296
2 1/2	80	90	150	320	440
3	90	120	200	431	590
4	130	230	370	-	-
6	560	930	-	-	-
8	980	2197	-	-	-
10	2000	4500	-	-	-
12	3500	-	-	-	-
